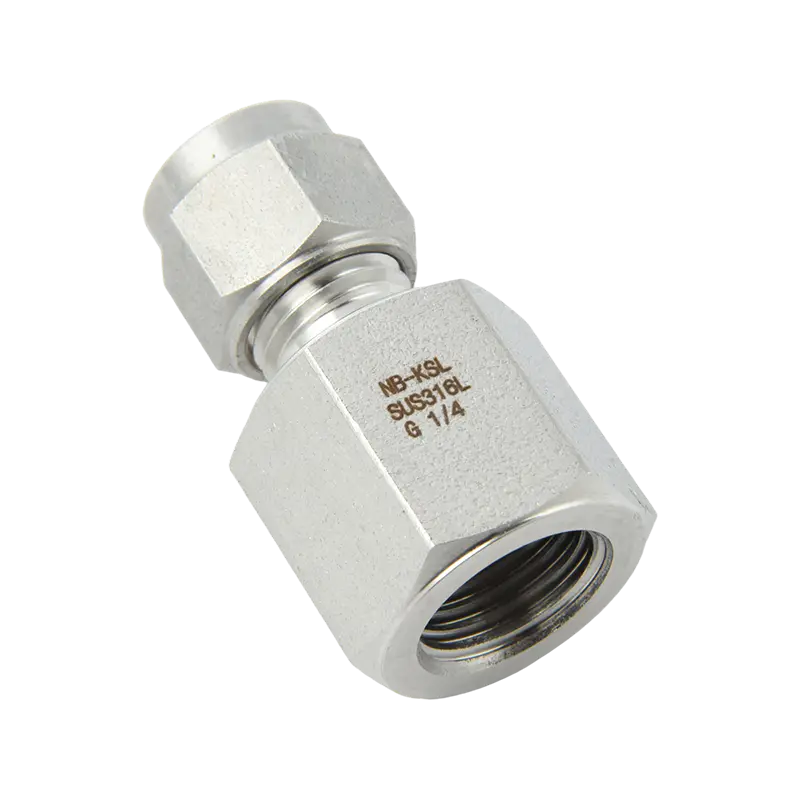

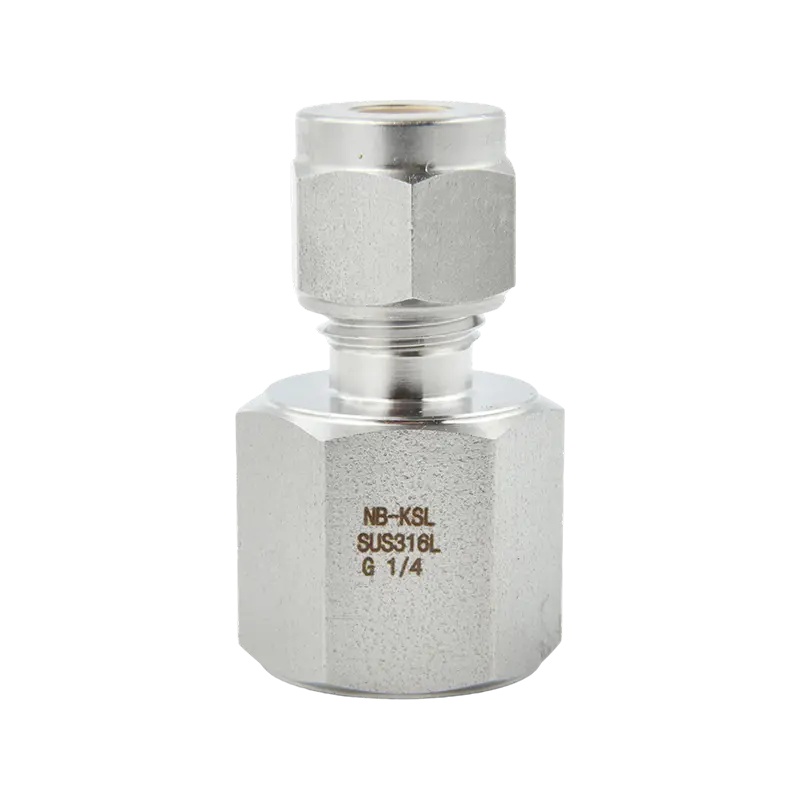

Złącze manometru ze stali nierdzewnej 316L

Name: Złącze manometru ze stali nierdzewnej 316L
Rating: 5 (99 reviews)

Specjalnie zaprojektowane do integracji manometrów, przetworników i innych przyrządów pomiarowych z systemami rurociągów, to złącze manometru (znane również jako adapter manometru) jest złączem krytycznym. Wykonany ze stali nierdzewnej o wysokiej czystości 316L, służy jako niezawodne połączenie pomiędzy precyzyjnymi instrumentami a rurkami wysokociśnieniowymi.

Podstawowe zalety produktu

Precyzyjne dopasowanie klasy instrumentalnej:
Gwintowany koniec jest zoptymalizowany pod kątem interfejsów manometrów (takich jak gwinty G/równoległe lub NPT). Często ma konstrukcję z płaskim dnem, w którym mieszczą się podkładki uszczelniające, co zapewnia łatwą orientację manometru i szczelne uszczelnienie.

Doskonałe tłumienie wibracji i pulsacji:
Technologia mechanicznego blokowania z podwójną tulejką skutecznie pochłania wibracje mechaniczne i stany nieustalone ciśnienia w linii. Zapobiega to poluzowaniu się przyrządu lub błędom pomiarowym spowodowanym wibracjami, znacznie wydłużając żywotność wrażliwych instrumentów.

Najwyższa odporność na korozję 316L:
Niskowęglowy materiał 316L zapewnia doskonałą odporność na wżery i ataki chemiczne. Jego wewnętrzny otwór o wysokiej czystości zapobiega gromadzeniu się cząstek, które w przeciwnym razie mogłyby zanieczyścić elementy czujnikowe instrumentu.

Bezpieczeństwo i integralność pod wysokim ciśnieniem:
Dzięki projektowemu ciśnieniu znamionowemu do 6000 psig, jednoczęściowy kuty korpus zapewnia wysoki margines bezpieczeństwa. Zapewnia hermetyczne uszczelnienie nawet w warunkach nadciśnienia, zapobiegając wyciekowi niebezpiecznych mediów.

Skontaktuj się z nami

POPRZEDNI:Złącze z gwintem wewnętrznym ze stali nierdzewnej 316L NASTĘPNY:Złącze zaciskowe ze stali nierdzewnej 316L z gwintem wewnętrznym przechodzącym przez złącze płytowe

Opis
Skontaktuj się z nami

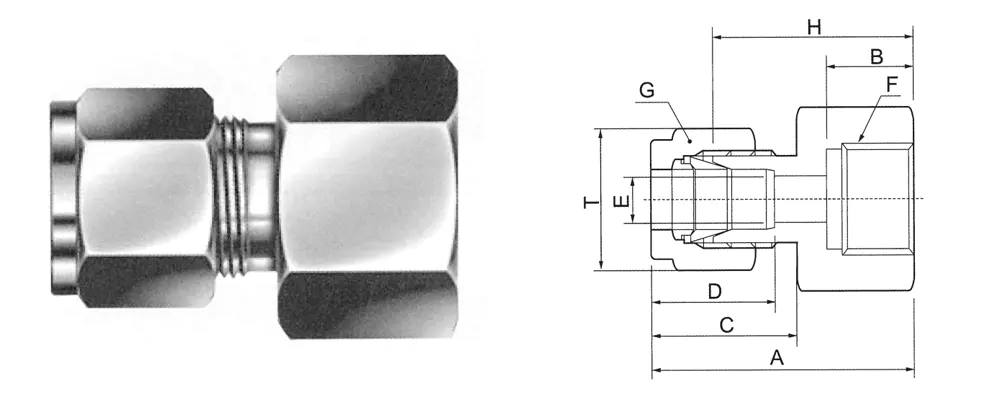

(METRYCZNY) Łączy rurę metryczną z gwintem równoległym ISO (wskaźnik)

NUMER KATALOGOWY	T RURY OD	R(PF) KOBIETA ROZMIAR RURY	A	B	D	E	F	G	H
FCG-3-2G	3	1/8	34	14	13.5	2.4	19	12	27
FCG-6-2G	6	1/4	36.2	14	15.8	4.8	19	14	28.4
FCG-6-3G	6	3/8	38	15	15.8	4.8	22	14	30.2
FCG-6-4G	6	1/2	40.9	19	15.8	4.8	27	14	33.1
FCG-8-2G	8	1/4	38.7	14	16.7	5.5	19	16	31
FCG-8-3G	8	3/8	38.7	15	16.7	6.4	22	16	31
FCG-8-4G	8	1/2	43.5	20	16.7	6.4	27	16	35.8
FCG-10-2G	10	1/4	39.4	14	19.6	5.5	19	19	31.8
FCG-10-3G	10	3/8	39.4	15	19.6	6.5	22	19	31.8
FCG-10-4G	10	1/2	44.2	19	19.6	7	27	19	36.6
FCG-12-2G	12	1/4	42.6	14	23.8	5.5	22	22	31.8
FCG-12-3G	12	3/8	42.6	15	23.8	6.5	22	22	31.8
FCG-12-4G	12	1/2	48.9	19	23.8	7	27	22	38.1
FCG-20-4G	20	1/2	54.7	19	25.5	7	30	32	44.2
FCG-22-4G	20	1/2	54.7	19	25.5	7	30	32	44.2

(FRAKCYJNY) Łączy rurkę metryczną z gwintem równoległym ISO (wskaźnik)

FCG-02-1G	1/4	1/8	31.7	10	15.8	4.8	14	14	23.9
FCG-02-2G	1/4	1/4	36.2	14	15.8	4.8	19	14	28.4
FCG-02-3G	1/4	3/8	38	15	15.8	4.8	22	14	30.2
FCG-02-4G	1/4	1/2	40.9	19	15.8	4.8	27	14	33.1
FCG-03-2G	3/8	1/4	39.4	14	19.6	5.5	19	17	31.8
FCG-03-3G	3/8	3/8	44.2	15	19.6	6.5	22	17	36.6
FCG-03-4G	3/8	1/2	44.2	19	19.6	7	27	17	36.6
FCG-04-2G	1/2	1/4	42	14	23.4	5.5	22	22	31.8
FCG-04-3G	1/2	3/8	42	15	23.4	6.5	24	22	31.8
FCG-04-4G	1/2	1/2	48.3	19	23.4	7	27	22	38.1

(FRAKCYJNY) Łączy rurkę metryczną z gwintem równoległym ISO (wskaźnik)

FC-3-M14*1,5	3	M14x1,5	34	15	13.5	2.4	19	12	27
FC-6-M14*1,5	6	M14x1,5	38	15	15.8	4.8	19	14	30.2
FC-8-M14*1,5	8	M14x1,5	37.8	15	16.7	5.5	19	16	31
FC-10-M14*1,5	10	M14x1,5	39.4	15	19.6	5.5	19	19	31.8
FC-12-M14*1,5	12	M14x1,5	42.6	15	23.8	5.5	22	22	31.8
FC-6-M16*1,5	6	M16x1,5	38	16	15.8	6.5	22	14	30.2
FC-8-M16*1,5	8	M16x1,5	38.7	16	16.7	6.4	22	16	31
FC-10-M16*1,5	10	M16x1,5	39.4	16	19.6	6.4	22	19	31.8
FC-12-M16*1,5	12	M16x1,5	42.6	16	23.8	6.5	22	22	31.8
FC-8-M18*1,5	8	M18x1,5	41.3	16	16.7	6.4	24	16	33.6
FC-12-M18*1,5	12	M18x1,5	44.4	16	23.8	7	24	22	33.6
FC-6-M20*1,5	6	M20x1,5	40.3	16	15.8	4.8	27	14	32.5
FC-8-M20*1,5	8	M20x1,5	41.2	16	16.7	6.4	27	16	33.5
FC-10-M20*1,5	10	M20x1,5	42.1	16	19.6	7	27	19	34.5
FC-12-M20*1,5	12	M20x1,5	45.3	16	23.8	7	27	22	34.5
