Złącze zaciskowe ze stali nierdzewnej 316L z gwintem wewnętrznym przechodzącym przez złącze płytowe

Dom / Produkty / Złączki rurowe ze stali nierdzewnej / Rura Do Rury Żeńskiej / Złącze zaciskowe ze stali nierdzewnej 316L z gwintem wewnętrznym przechodzącym przez złącze płytowe

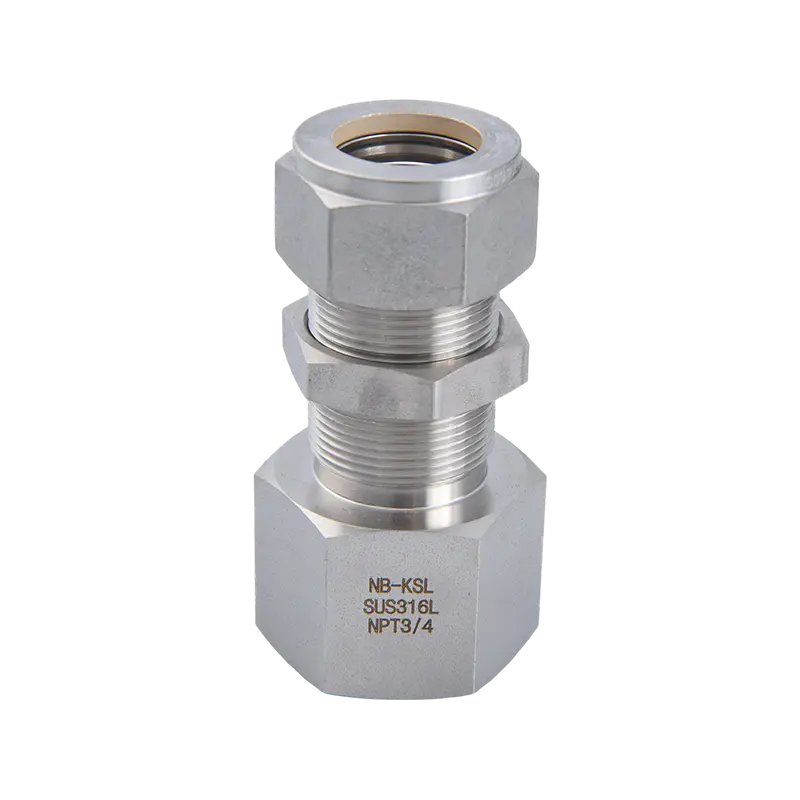

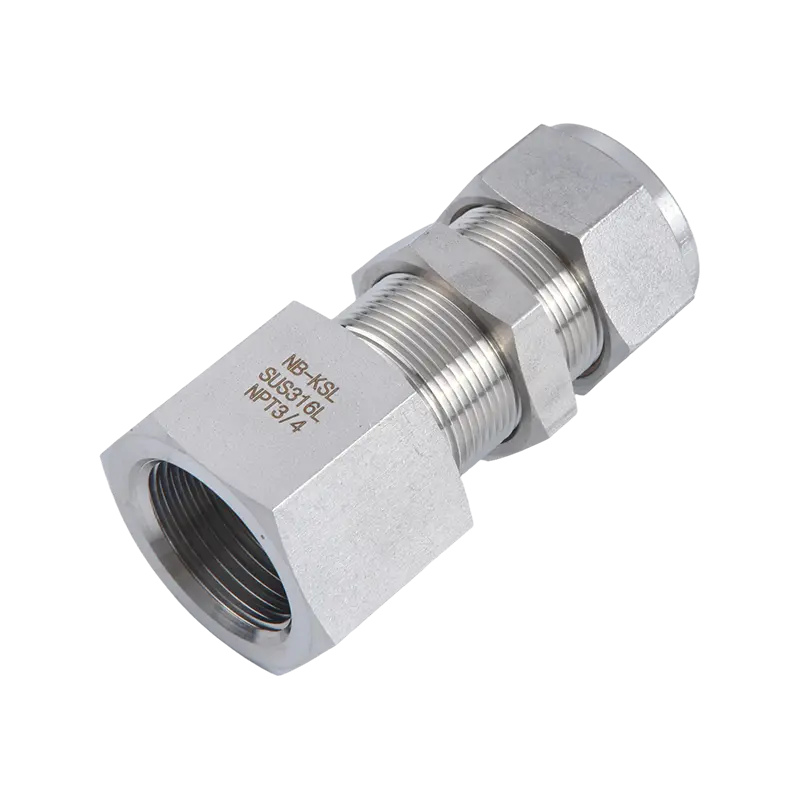

Złącze zaciskowe ze stali nierdzewnej 316L z gwintem wewnętrznym przechodzącym przez złącze płytowe

Złącze zaciskowe z gwintem wewnętrznym ze stali nierdzewnej 316L to profesjonalne urządzenie do łączenia rur, które łączy w sobie technologię uszczelniania tulei z konstrukcją montażową przez płytkę. Jego główną funkcją jest zapewnienie stabilnego, niezawodnego i szczelnego połączenia, gdy rury przechodzą przez ściany sprzętu lub skrzynki sterujące, zapewniając jednocześnie interfejs z gwintem wewnętrznym na drugim końcu do połączenia z innymi łącznikami rurowymi lub oprzyrządowaniem. Korpus złącza jest jednoczęściową konstrukcją obrobioną maszynowo, z końcem łączącym z tulejką na jednym końcu i końcem połączenia z gwintem wewnętrznym na drugim, a także strukturą mocującą z płytką przelotową pośrodku. Wewnętrzne kanały przepływowe są precyzyjnie obrobione, aby zapewnić płynny przepływ płynu oraz zmniejszyć straty ciśnienia i turbulencje; przednia tuleja tworzy uszczelnienie względem zewnętrznej ściany rury podczas instalacji, powodując osiowe ściskanie podczas dokręcania, aby osiągnąć główną funkcję uszczelniającą; tylna tuleja zwiększa głównie siłę mocowania rury, zapobiegając poluzowaniu się lub odpadnięciu rury pod wysokim ciśnieniem lub wibracjami, tworząc połączenie promieniowe; konstrukcja mocująca z płytką przelotową służy do mocowania łącznika do panelu lub płyty ściennej, łącznie z gwintem zewnętrznym i nakrętką zabezpieczającą lub podkładką mocującą, zapewniając bezpieczny montaż.

Contact Us Skontaktuj się z nami
POPRZEDNI:Złącze manometru ze stali nierdzewnej 316L NASTĘPNY:Złączka zaciskowa z gwintem wewnętrznym
  • Opis
  • Skontaktuj się z nami

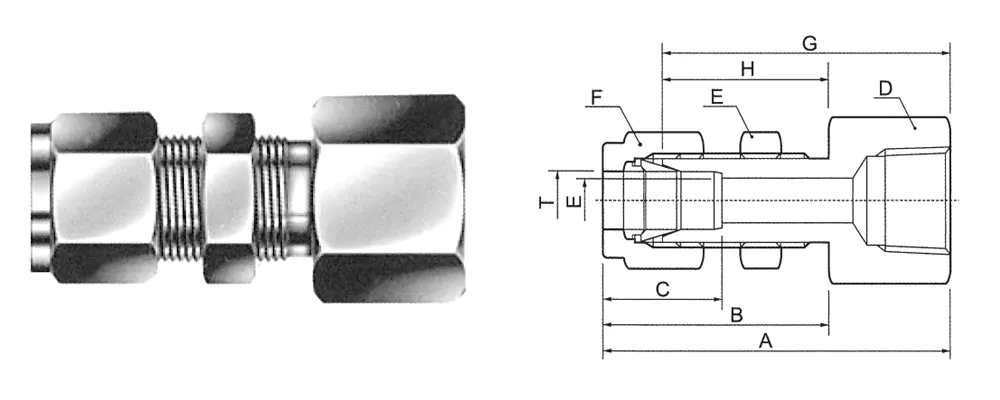

ZŁĄCZE ŻEŃSKIE GRODZIOWE

(METRYCZNE)

KATALOG NUMER

T RURA OD

PT-NPT KOBIETA RURA ROZMIAR

A

D

E

F

G

H

WIERCENIE OTWORÓW W PANELU

MAX GRUBOŚĆ PANELU

BFC-6-1

6

1/8

47.4

16

4.8

14

39.6

26.2

11.5

10.2

BFC-6-2

6

1/4

52.2

19

4.8

14

44.4

26.2

11.5

10.2

BFC-8-2

8

1/4

54.4

19

6.4

16

46.7

28.2

13.1

11.2

BFC-10-4

10

1/2

61.6

27

7.9

19

54.01

29.4

16.3

11.2

BFC-12-4

12

1/2

67.2

27

9.5

22

56.4

31.8

19.5

12.7

BFC-14-4

14

1/4

67.9

27

11.1

27

57.1

32.5

22.8

12.7

BFC-01-1

1/8

1/8

45.6

14

2.4

12

38.1

24.2

8.3

11.2

BFC-02-1

1/4

1/8

47.4

16

4.8

14

39.6

26.2

11.5

10.2

BFC-02-2

1/4

1/4

52.2

19

4.8

14

44.4

26.2

11.5

10.2

BFC-03-2

3/8

1/4

55.4

19

7.1

17

47.8

29.5

14.7

11.2

BFC-03-3

3/8

3/8

57

22

7.9

17

49.4

29.5

14.7

11.2

BFC-04-3

1/2

3/8

61.8

24

10.4

22

51.6

31.8

19.5

12.7

BFC-04-4

1/2

1/2

66.6

27

10.4

22

56.4

31.8

19.5

12.7

BFC-06-6

3/4

3/4

74

35

15.7

30

63.6

37.3

26

16.8

Wszystkie wymiary podano w mililitrach, chyba że określono inaczej, służą one wyłącznie celom informacyjnym i mogą ulec zmianie.
