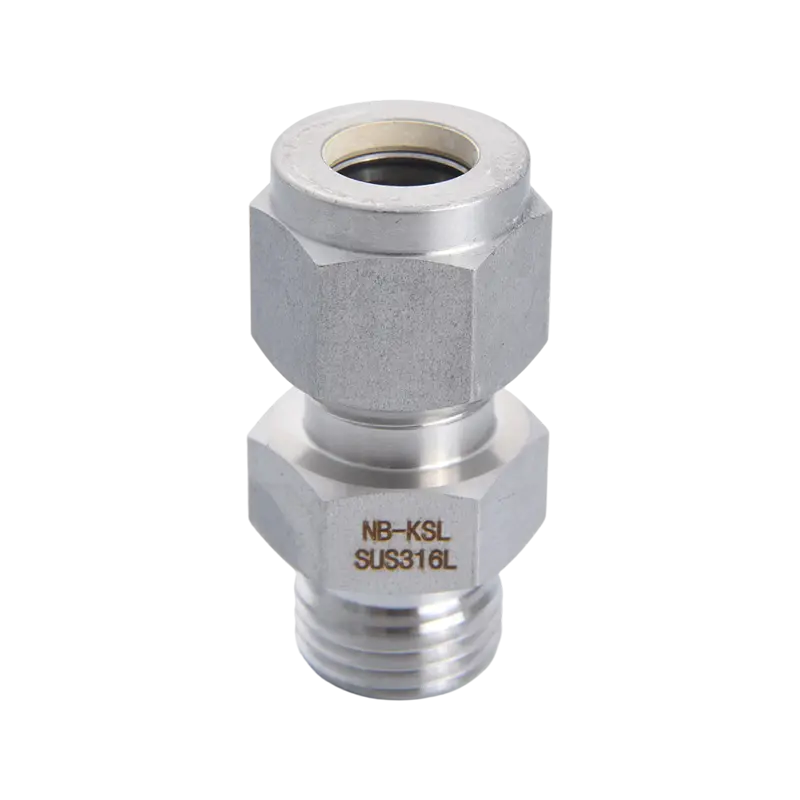

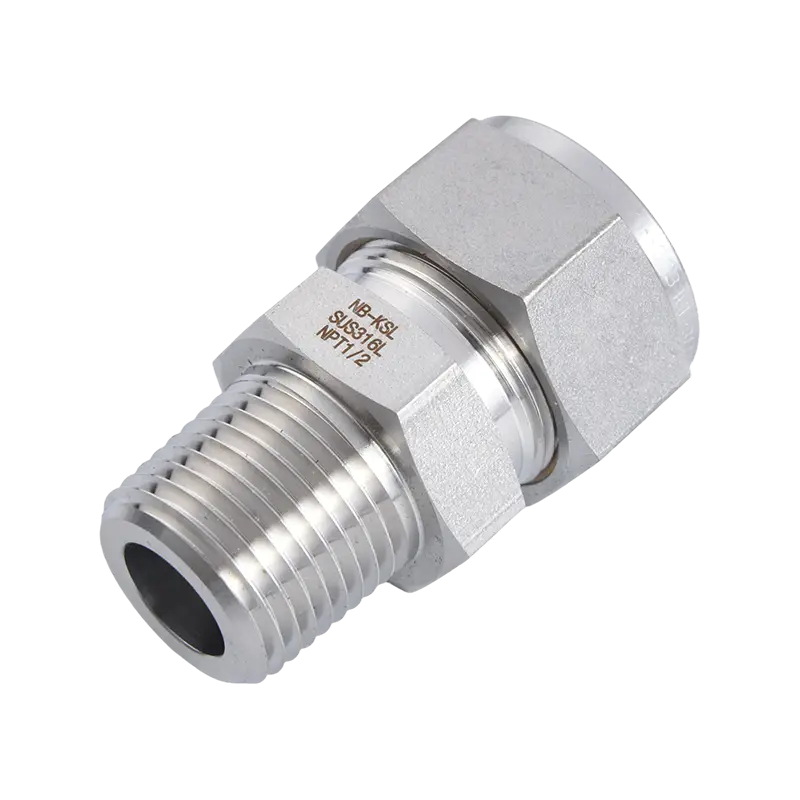

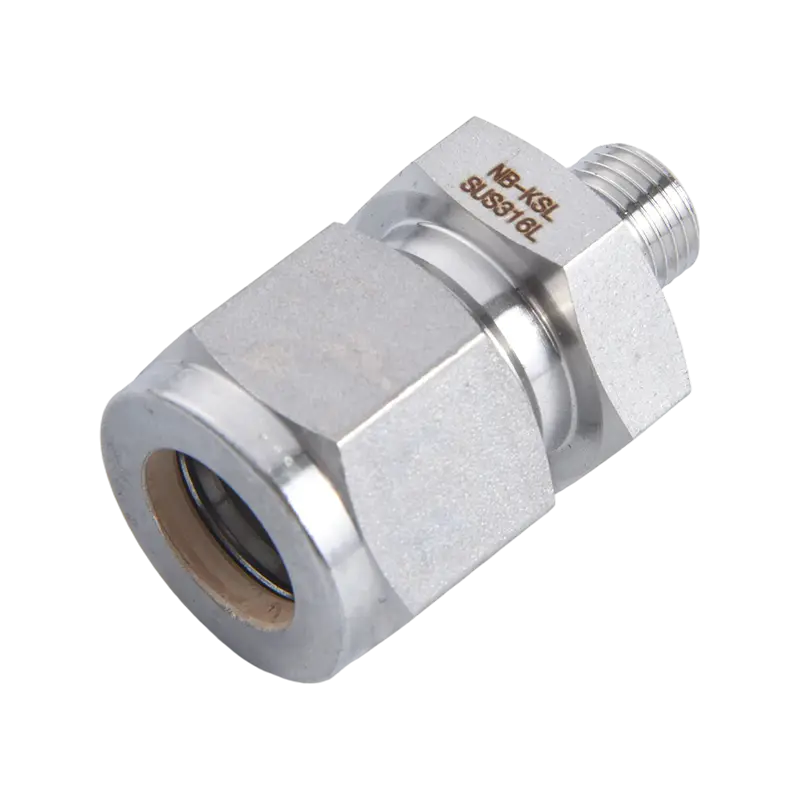

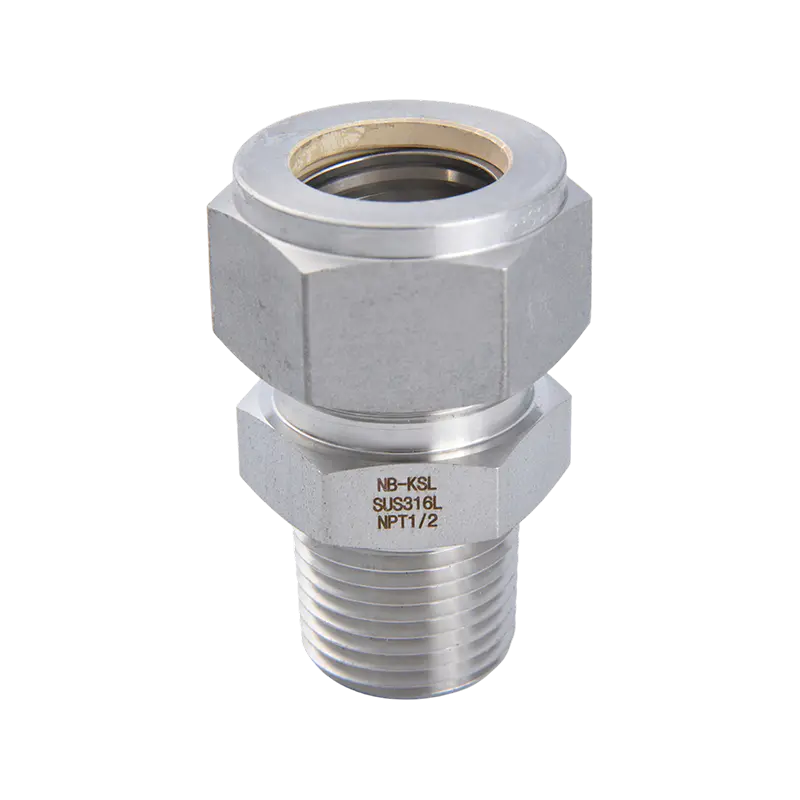

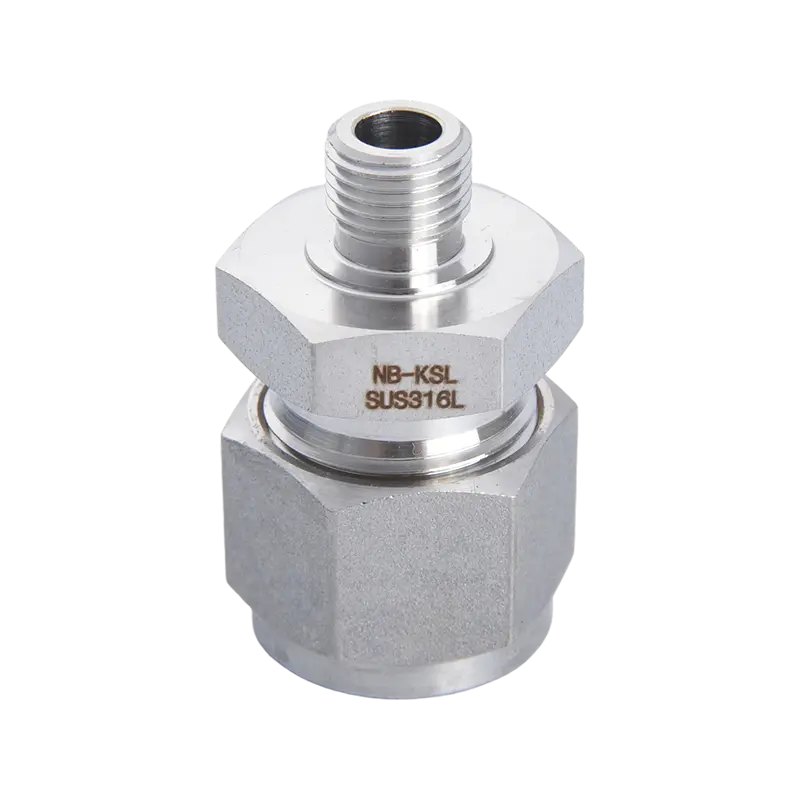

Złącze zaciskowe ze stali nierdzewnej 316L z gwintem zewnętrznym

Dom / Produkty / Złączki rurowe ze stali nierdzewnej / Rura do rury męskiej / Złącze zaciskowe ze stali nierdzewnej 316L z gwintem zewnętrznym

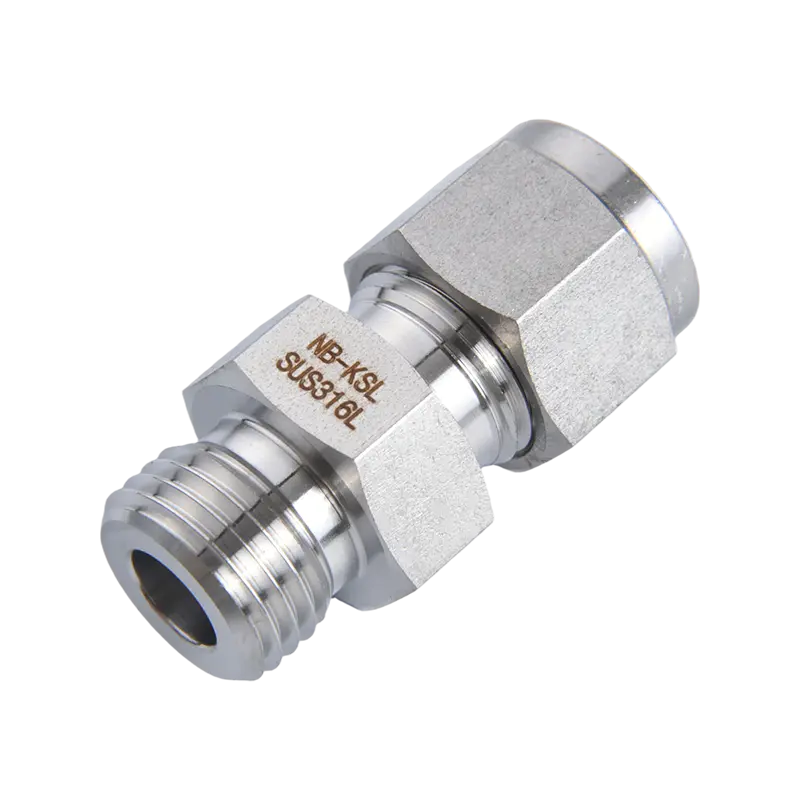

Złącze zaciskowe ze stali nierdzewnej 316L z gwintem zewnętrznym

W każdym punkcie wejścia i wyjścia układu płynowego niezawodność połączenia decyduje o bezpieczeństwie całej linii produkcyjnej. Nasze złącze męskie ze stali nierdzewnej 316L zostało specjalnie zaprojektowane, aby wypełnić lukę pomiędzy rurkami oprzyrządowania a urządzeniami, takimi jak zawory, pompy, zbiorniki ciśnieniowe lub kolektory dystrybucyjne.

Dlaczego to złącze jest najlepszym wyborem inżynierów?

Ekstremalna odporność na korozję w trudnych warunkach:
Złącze to, wykonane z najwyższej jakości niskowęglowej stali nierdzewnej 316L, zapewnia wyjątkową odporność na wżery i jest odporne na kwaśne media i mgłę solną. W porównaniu do standardowych materiałów jego żywotność jest wydłużona o ponad 30%, co znacznie ogranicza przestoje i koszty konserwacji.

Gazoszczelne uszczelnienie pod wysokim ciśnieniem:
Wykorzystując zaawansowaną technologię kształtowania podwójnych tulei w połączeniu z precyzyjnie obrobionymi gwintami zewnętrznymi (NPT/ISO/BSP), tworzy dwuwarstwową obronę. Niezależnie od tego, czy stawiasz czoła skokom wysokiego ciśnienia do 6000 psi, czy też wyzwaniom związanym z przenikaniem lekkich gazów, zachowuje solidną jak skała szczelność.

Precyzyjne gwinty do bezproblemowej instalacji:
Każdy gwint zewnętrzny poddawany jest specjalistycznym procesom szlifowania i hartowania, aby skutecznie wyeliminować zacieranie się gwintu. Nawet w ograniczonych przestrzeniach instalacja jest szybka i płynna, co znacznie poprawia wydajność montażu na miejscu.

Konstrukcja o pełnym przepływie zapewniająca maksymalną wydajność:
Zoptymalizowany otwór wewnętrzny zapewnia minimalne opory przepływu. Zwiększa to ogólną efektywność energetyczną systemu i zapewnia doskonałą stabilność przepływu w przypadku wrażliwych zastosowań.

Contact Us Skontaktuj się z nami
POPRZEDNI:Brak poprzedniego produktu NASTĘPNY:Złącze zaciskowe ze stali nierdzewnej 316L z gwintem zewnętrznym przechodzącym przez złącze płytowe
  • Opis
  • Skontaktuj się z nami

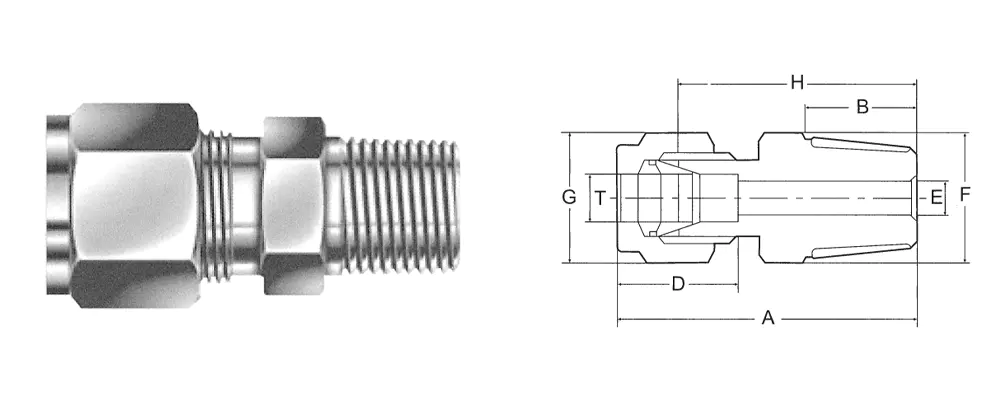

NUMER KATALOGOWY

T RURY OD

ROZMIAR RURY MĘSKIEJ PT-NPT

A

B

D

E

F

G

H

MC-3-1

3

1/8

32

10

13.5

2.4

12

12

25

MC-3-2

3

1/4

37

14

13.5

2.4

14

12

30

MC-4-1

4

1/8

32.2

10

13.7

3

12

12

25.5

MC-4-2

4

1/4

36.7

14

13.7

3

14

12

30

MC-6-1

6

1/8

33.8

10

15.8

4.8

14

14

26

MC-6-2

6

1/4

38.8

14

15.8

4.8

14

14

31

MC-6-3

6

3/8

38.8

14

15.8

4.8

17

14

31

MC-6-4

6

1/2

45.1

19

15.8

4.8

22

14

37.3

MC-8-1

8

1/8

34.7

10

16.7

4.8

14

16

27

MC-8-2

8

1/4

39.7

14

16.7

6

14

16

32

MC-8-3

8

3/8

39.7

14

16.7

6.4

17

16

32

MC-8-4

8

1/2

45.8

19

16.7

6.4

22

16

38.1

MC-10-1

10

1/8

36.6

10

19.6

4.8

17

19

29

MC-10-2

10

1/4

40.6

14

19.6

7.1

17

19

33

MC-10-3

10

3/8

40.6

14

19.6

9.5

17

19

33

MC-10-4

10

1/2

46.5

19

19.6

7.9

22

19

38.9

MC-10-6

10

3/4

48

19

19.6

7.9

27

19

40.4

MC-12-1

12

1/8

39.8

10

23.8

4.8

19

22

29

MC-12-2

12

1/4

44.1

14

23.8

7.1

19

22

33.3

MC-12-3

12

3/8

44.1

14

23.8

9.5

19

22

33.3

MC-12-4

12

1/2

49.7

19

23.8

9.5

22

22

38.9

MC-12-6

12

3/4

51.2

19

23.8

9.5

27

22

40.4

MC-12-8

12

1"

57.8

22

23.8

9.5

35

22

47

MC-14-3

14

3/8

44.8

14

24.8

9.5

24

27

34

MC-14-4

14

1/2

49.7

19

24.8

11.1

24

27

38.9

MC-14-6

14

3/4

51.2

19

24.8

11.1

27

27

40.4

MC-16-3

16

3/8

44.4

14

24.4

9.5

24

27

34

MC-16-4

16

1/2

49.3

19

24.4

11.9

24

27

38.9

MC-16-6

16

3/4

50.8

19

24.4

12.7

27

27

40.4

MC-18-3

18

3/8

46.2

14

24.8

9.5

27

30

35.4

MC-18-4

18

1/2

51.2

19

24.8

11.9

27

30

40.4

MC-18-6

18

3/4

51.2

19

24.8

15.1

27

30

40.4

MC-18-8

18

1"

57.8

22

24.8

15.1

35

30

47

MC-20-4

20

1/2

52.7

19

25.5

11.9

30

32

42.2

MC-20-6

20

3/4

52.7

19

25.5

15.9

30

32

42.2

MC-22-4

22

1/2

52.7

19

25.5

11.9

30

32

42.2

MC-22-6

22

3/4

52.7

19

25.5

15.9

30

32

42.2

MC-22-8

22

1"

57.5

22

25.5

18.3

35

32

47

MC-25-4

25

1/2

57.9

19

31.7

11.9

35

38

45.2

MC-25-6

25

3/4

57.9

19

31.7

15.9

35

38

45.2

MC-25-8

25

1"

62.7

22

31.7

21.8

35

38

50

(METRYCZNE)

NUMER KATALOGOWY

T RURY OD

ROZMIAR RURY MĘSKIEJ PT-NPT

A

B

D

E

F

G

H

MC-01-1

1/8

1/8

32.5

10

14

2.4

12

12

25

MC- 01- 2

1/8

1/4

37.5

14

14

2.4

14

12

30

MC-01-3

1/8

3/8

37.5

14

14

2.4

14

12

30

MC- 01- 4

1/8

1/2

43.8

19

14

2.4

22

12

36.3

MC-02-1

1/4

1/8

33.8

10

15.8

4.8

14

14

26

MC- 02- 2

1/4

1/4

38.8

14

15.8

4.8

14

14

31

MC-02-3

1/4

3/8

38.8

14

15.8

4.8

17

14

31

MC- 02- 4

1/4

1/2

45.1

19

15.8

4.8

22

14

37.3

MC-02-6

1/4

3/4

46.1

19

15.8

4.8

27

14

38.3

MC- 03- 1

3/8

1/8

36.6

10

19.6

4.8

17

17

29

MC-03-2

3/8

1/4

40.1

14

19.6

7.1

17

17

32.5

MC- 03-3

3/8

3/8

40.1

14

19.6

7.1

17

17

32.5

MC-03-4

3/8

1/2

46.5

19

19.6

7.1

22

17

38.9

MC- 03-6

3/8

3/4

47.9

19

19.6

7.1

27

17

40.3

MC-04-1

1/2

1/8

39.2

10

23.4

4.8

19

22

29

MC- 0 4-2

1/2

1/4

43.2

14

23.4

7.1

19

22

33

MC-04-3

1/2

3/8

43.5

14

23.4

9.5

19

22

33.3

MC- 04-4

1/2

1/2

49.1

19

23.4

10.4

22

22

38.9

MC-04-6

1/2

3/4

50.5

19

23.4

10.4

27

22

40.3

MC- 0 4-8

1/2

1 "

57.2

22

23.4

10.4

35

22

47

MC-05-3

5/8

3/8

44.4

14

24.4

9.5

24

27

34

MC- 05- 4

5/8

1/2

49.3

19

24.4

11.9

24

27

38.9

MC-05-6

5/8

3/4

50.7

19

24.4

12.7

27

27

40.3

MC- 06-4

3/4

1/2

50.7

19

24.4

11.9

27

30

40.3

MC-06-6

3/4

3/4

50.7

19

24.4

15.7

27

30

40.3

MC- 06-8

3/4

1 "

57.4

22

24.4

15.7

35

30

47

MC-08-4

1 "

1/2

57.9

19

31.7

11.9

35

38

45.2

MC- 08- 6

1 "

3/4

57.9

19

31.7

15.9

35

38

45.2

MC-08-8

1 "

1 "

62.7

22

31.7

22.4

35

38

50

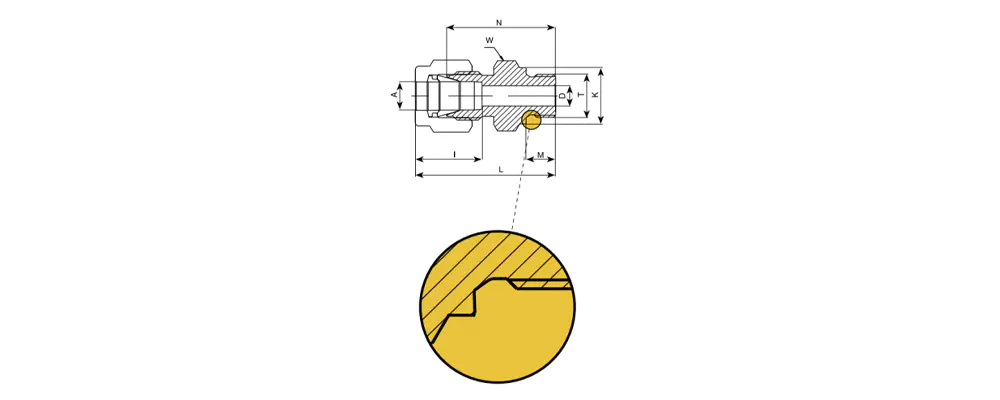

(UŁAMKOWY)

KATALOG
NUMER

A

T

L

M

I

D

W

K

N

MC-01-01

1/8

G1/8

30.9

7.1

14

2.4

14

13.8

23.4

MC- 01-02

1/8

G1/ 4

36.7

11.2

14

2.4

19

18

29.2

MC-02-01

1/4

G1/8

32.8

7.1

17.8

4.8

14

13.8

25

MC- 02-02

1/4

G1/ 4

38

11.2

17.8

4.8

19

18

30.2

MC-02-03

1/4

G3/8

39.3

11.2

17.8

4.8

22

21.8

31.5

MC- 02-04

1/4

G1/2

45.1

14.2

17.8

4.8

27

26

37.3

MC-03-01

3/8

G1/8

35.7

7.1

19.6

4.8

17

13.8

28.1

MC- 03-02

3/8

G1/4

39.4

11.2

19.6

6.4

19

18

31.8

MC-03-03

3/8

G3/8

40.3

11.2

19.6

7.1

22

21.8

33

MC- 03-04

3/8

G1/2

46.5

14.2

19.6

7.1

27

26

38.9

MC-03-06

3/8

G3/4

50.3

15.7

19.6

7.1

35

32

42.7

MC-04-01

1/2

G1/8

38.6

7.1

23.4

4.8

19

13.8

28.4

MC-04-02

1/2

G1/4

42.7

11.2

23.4

4.8

19

18

32.5

MC- 04-03

1/2

G3/8

43.2

11.2

23.4

7.9

22

21.8

33

MC-04-04

1/2

G1/2

49.1

14.2

23.4

10.4

27

26

38.9

MC- 04- 06

1/2

G3/ 4

52.9

15.7

23.4

10.4

35

32

42.7

MC-04-08

1/2

G1"

55.4

18.3

23.4

10.4

41

39

45.2

MC- 06-04

3/4

G1/2

49.3

14.2

24.4

11.9

27

26

38.9

MC-06-06

3/4

G3/4

53.1

15.7

24.4

15.9

35

32

42.7

MC- 06-08

3/4

G 1 "

55.6

18.3

24.4

15.9

41

39

45.2

MC-08-04

1 "

G1/2

56.2

14.2

31.7

11.9

35

26

43.5

MC- 08-06

1 "

G3/ 4

57

15.7

31.7

15.9

35

32

44.3

MC-08-08

1 "

G1"

60.5

18.3

31.7

19.8

41

39

47.8

Wszystkie wymiary podano w milimetrach. O ile nie określono inaczej. Tylko w celach informacyjnych. Zastrzega się możliwość zmian.

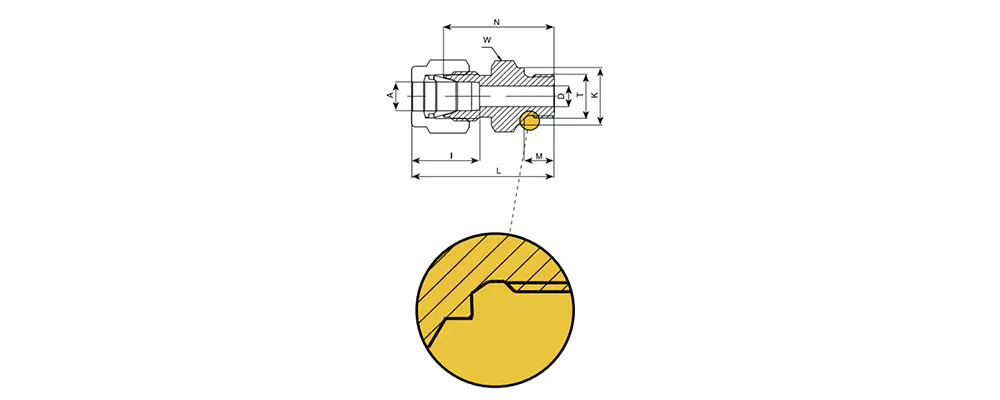

(UŁAMKOWY)

NUMER KATALOGOWY

A

T

M

l

D

W

K

N

MC-3-01

3

1/8

30.9

7.1

14

2.4

14

13.8

23.4

MC-3-02

3

1/4

36.7

11.2

14

2.4

19

18

29.2

MC-6-01

6

1/8

32.8

7.1

15.8

4.8

14

13.8

25

MC- 6-02

6

1/4

38

11.2

15.8

4.8

19

18

30.2

MC-6-03

6

3/8

39.3

11.2

15.8

4.8

22

21.80

31.5

MC- 6-04

6

1/2

45.1

14.2

15.8

4.8

27

26

37.3

MC-8-01

8

1/8

33.7

7.1

16.7

4.8

14

13.8

26

MC-8-02

8

1/4

38.9

11.2

16.7

6.4

19

18.00

31.2

MC-8-03

8

3/8

40

11.2

16.7

6.4

22

21.8

32.3

MC-8-04

8

1/2

45.8

14.2

16.7

6.4

27

26.00

38.1

MC-10-01

10

1/8

35.7

7.1

19.6

4.8

17

13.8

28.1

MC-10-02

10

1/4

39.4

11.2

19.6

6.4

19

18

31.8

MC-10-03

10

3/8

40.6

11.2

19.6

7.9

22

21.80

33

MC-10-04

10

1/2

46.5

14.2

19.6

7.9

27

26

38.9

MC-12-01

12

1/8

39.2

7.1

23.8

4.8

19

13.80

28.4

MC-12-02

12

1/4

43.3

11.2

23.8

6.4

19

18

32.5

MC-12-03

12

3/8

43.8

11.2

23.8

7.9

22

21.80

33

MC-12-04

12

1/2

49.7

14.2

23.8

9.5

27

26

38.9

MC-12-06

12

3/4

53.5

15.7

23.8

9.5

35

32.00

42.7

MC-14-03

14

3/8

44.6

11.2

24.8

7.9

22

21.8

33.8

MC-14-04

14

1/2

49.7

14.2

24.8

11.1

27

26.00

38.9

MC-15-04

15

1/2

49.7

14.2

24.4

11.9

27

26

38.9

MC-16-03

16

3/8

44.2

11.2

24.4

7.9

22

21.80

33.8

MC-16-04

16

1/2

49.3

14.2

24.4

11.9

27

26

38.9

MC-18-04

18

1/2

49.7

14.2

24.8

11.9

27

26.00

38.9

MC-22-06

22

3/4

53.2

15.7

25.5

15.9

35

32

42.7

MC-25-06

25

3/4

57

15.7

31.7

15.9

35

32.00

44.3

Wszystkie wymiary podano w milimetrach. O ile nie określono inaczej. Tylko w celach informacyjnych. Zastrzega się możliwość zmian.

Polecane produkty

O nas
Ningbo Keshengli Stainless Steel Valve Co., Ltd.
Ningbo Keshengli Stainless Steel Valve Co., Ltd.

To jest Złącze zaciskowe ze stali nierdzewnej 316L z gwintem zewnętrznym Dostawcy i Złącze zaciskowe ze stali nierdzewnej 316L z gwintem zewnętrznym Fabryka.Nasza firma specjalizuje się w produkcji i sprzedaży stalowych kształtek rurowych i zaworów zgodnych z normami krajowymi (GB), amerykańskimi (ANSI/ASME) i brytyjskimi (BS). Dysponujemy zaawansowanymi centrami obróbczymi CNC, urządzeniami do badań materiałowych i obróbki cieplnej, wykwalifikowanym zespołem technicznym oraz solidną kadrą produkcyjną. Dzięki sprawnemu systemowi zarządzania jakością i doskonałej obsłudze posprzedażowej z oddaniem służymy klientom na całym świecie.

Nasze główne produkty obejmują: złączki typu ferrule, złączki gwintowane, złączki przyrządowe, zawory iglicowe przyrządowe, zawory kulowe przyrządowe, zawory iglicowe typu ferrule, zawory kulowe typu ferrule, kompaktowe wysokociśnieniowe zawory iglicowe przyrządowe, kompaktowe wysokociśnieniowe zawory kulowe przyrządowe oraz wysokociśnieniowe zawory zwrotne. Podstawowym materiałem jest stal nierdzewna SS316. Produkty te są szeroko stosowane w przemyśle petrochemicznym, naftowym, energetycznym, farmaceutycznym, spożywczym, papierniczym, morskim oraz w ogólnym przemyśle maszynowym.

Ściśle kontrolujemy jakość produktów na każdym etapie i dążymy do dostarczania najwyższej jakości dzięki zaawansowanej technologii i profesjonalnemu zarządzaniu. Kierując się filozofią biznesową „Jakość przede wszystkim, klient najważniejszy, uczciwość na pierwszym miejscu”, staramy się budować wizerunek marki „NB-KSL”, lepiej służyć naszym klientom i wspólnie z Państwem tworzyć pomyślną przyszłość.

Certyfikat honorowy
Wiadomości
